Проводка стробоскопа

Описание

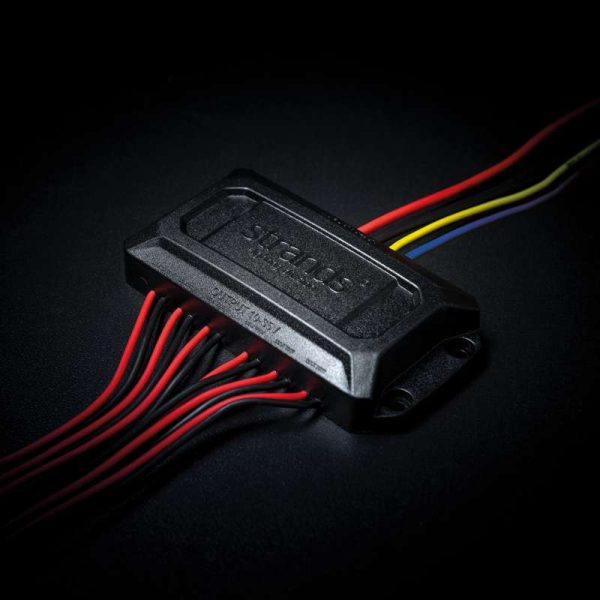

Добро пожаловать на рынок сигнальных огней и обновленного контроллера стробоскопа Cruise Light controller 2.0. Он предлагает множество захватывающих возможностей для стайлинга автомобильного освещения. Контроллер стробоскопа может быть подключен к 6 лампам с максимальной потребляемой мощностью 30 Вт каждая, что позволяет использовать функцию стробоскопа при любом освещении. Выберите один из 12 режимов стробоскопа и отдельный режим круиза / постоянного включения, чтобы максимально улучшить внешний вид вашего автомобиля. Существует несколько вариантов стандартных и динамических шаблонов. Контроллер Cruise Light strobe controller 2.0 выполнен в корпусе из литого алюминия с классом защиты IP68, что делает его очень прочным, водостойким и устойчивым к интенсивному использованию. Он поставляется с гарантией на функционирование в течение 3 лет.
Как подключить контроллер Cruise Light strobe controller:
Strobe controller 2.0 имеет два входных и шесть выходных каналов с шестью красными (+) и шестью черными (-) кабелями. Кабели последовательно подключаются к лампам освещения. Если некоторые кабели не используются, пожалуйста, изолируйте их концы, чтобы не допустить попадания влаги и короткого замыкания на печатной плате. Если индикатор уже подключен к заземлению/chassi, нет необходимости подключать черные кабели контроллеров стробоскопа.
Благодаря новому синему кабелю для режима постоянного включения / круиза вам больше не нужно переключаться между всеми режимами, чтобы вернуться в режим постоянного включения, вы всегда можете переключиться в режим постоянного включения непосредственно из любого режима. Его можно подключить к сигналу габаритного огня транспортного средства.
Для подачи питания у вас есть черный, красный и желтый кабели. Черный кабель подключается к земле или аккумулятору (-), красный кабель обычно подключается к аккумулятору (+), переключателю или кнопке внутри кабины, а желтый подключается к красному кабелю для выбора между моделями и обычно подключается к кнопке или переключателю. Синий кабель предназначен для работы в режиме постоянного включения/круиз-контроля. Его можно подключить к габаритным огням автомобиля, если вы хотите, чтобы они включались одновременно с габаритными огнями. При подключении красного кабеля подсветка станет приоритетной и начнет мигать по заранее выбранному шаблону. Поскольку некоторые из шаблонов являются динамическими/ бегущими, важно подключать каналы в том порядке, в котором вы хотите, чтобы индикаторы мигали.
