Расчёт нагрузки: сечение провода, предохранитель и реле для светодиодной балки
Коротко: предохранитель защищает провод, а не балку. Сечение выбирается не по мощности света, а по току и длине трассы. Реле нужно всегда, когда ток больше пары ампер. Ниже — формулы и готовые таблицы.
Шаг 1. Считаем ток
Ток — это мощность, делённая на напряжение:
I = P / U
Балка на 110 Вт при бортовой сети 12 В: 110 / 12 = 9,2 А. Та же балка на технике с 24 В: 110 / 24 = 4,6 А. Вдвое меньше — поэтому на спецтехнике проводка тоньше при той же мощности.
| Мощность | Ток при 12 В | Ток при 24 В |
|---|---|---|
| 30 Вт | 2,5 А | 1,3 А |
| 50 Вт | 4,2 А | 2,1 А |
| 90 Вт | 7,5 А | 3,8 А |
| 110 Вт | 9,2 А | 4,6 А |
| 184 Вт | 15,3 А | 7,7 А |
| 2 × 184 Вт | 30,6 А | 15,3 А |
Считайте по максимальному режиму. У SIBERIA XP DR 22″ два режима: 19 Вт в экономичном и 184 Вт в полном. Проводку считаем по 184 Вт.
Шаг 2. Выбираем сечение
Провод греется от тока. Таблица для коротких трасс до 3 метров:
| Сечение | Допустимый ток | Типичная нагрузка |
|---|---|---|
| 0,75 мм² | до 6 А | Управляющая цепь, кнопка |
| 1,0 мм² | до 8 А | Одна фара 30–50 Вт |
| 1,5 мм² | до 12 А | Балка до 110 Вт при 12 В |
| 2,5 мм² | до 20 А | Мощная балка, стандарт готовых жгутов |
| 4,0 мм² | до 30 А | Две балки или длинная трасса |
| 6,0 мм² | до 40 А | Несколько мощных приборов |
Длина меняет всё
На длинной трассе провод не столько греется, сколько «съедает» напряжение. Падение считается так:
ΔU = 2 × L × I × 0,0175 / S
где L — расстояние в метрах в одну сторону, I — ток в амперах, S — сечение в мм². Двойка потому, что ток идёт туда и обратно. Число 0,0175 — удельное сопротивление меди.
Пример: балка 184 Вт (15,3 А), от аккумулятора 5 метров, провод 2,5 мм².
ΔU = 2 × 5 × 15,3 × 0,0175 / 2,5 = 1,07 В
Это почти 9 % от 12 вольт. Балка получит 10,9 В и будет светить заметно тусклее паспортных значений. Ставим 4 мм² — падение станет 0,67 В, около 5 %. При 6 мм² — 0,45 В.
Ориентир: падение не должно превышать 3 % для чувствительной электроники и 5 % для света. Если провод длиннее трёх метров — считайте, а не берите по таблице.
Шаг 3. Предохранитель
Здесь чаще всего ошибаются. Запомните: предохранитель защищает провод, а не потребителя. Его задача — сгореть раньше, чем загорится изоляция.
Правило: номинал в 1,25–1,5 раза больше рабочего тока, но обязательно меньше допустимого тока провода.
| Нагрузка (12 В) | Рабочий ток | Предохранитель | Провод |
|---|---|---|---|
| Фара 30 Вт | 2,5 А | 5 А | 1,0 мм² |
| Балка 50 Вт | 4,2 А | 7,5 А | 1,0–1,5 мм² |
| Балка 110 Вт | 9,2 А | 15 А | 1,5–2,5 мм² |
| Балка 184 Вт | 15,3 А | 20–25 А | 2,5–4 мм² |
| Две балки 184 Вт | 30,6 А | 40 А | 6 мм² |
Поставите 40 А на провод 1,5 мм² — при коротком замыкании провод раскалится, а предохранитель не заметит. Именно так горят машины.
Ставьте предохранитель максимально близко к аккумулятору, в пределах 20–30 см от клеммы. Участок до него ничем не защищён.
Шаг 4. Реле
Кнопка не рассчитана на силовой ток: контакты в ней тонкие, при 10 амперах они подгорают, сопротивление растёт, кнопка греется и в итоге плавится.
Реле разрывает эту связь. Через кнопку идёт только ток обмотки — меньше ампера. Силовой ток проходит через контакты реле, рассчитанные на 30–40 А.
Схема четырёхконтактного реле:
- 85 и 86 — обмотка. Одна ножка на массу, вторая на кнопку.
- 30 — вход силового питания от аккумулятора через предохранитель.
- 87 — выход на балку.
Реле ставьте в моторном отсеке рядом с аккумулятором, контактами вниз — чтобы конденсат стекал, а не копился внутри.
Готовые решения
| Комплект | Параметры | Цена | |
|---|---|---|---|
| Комплект проводки на 1 фонарь | 2,5 мм², предохранитель 25 А, разъём Deutsch DT | 2 984 ₽ | Подробнее |

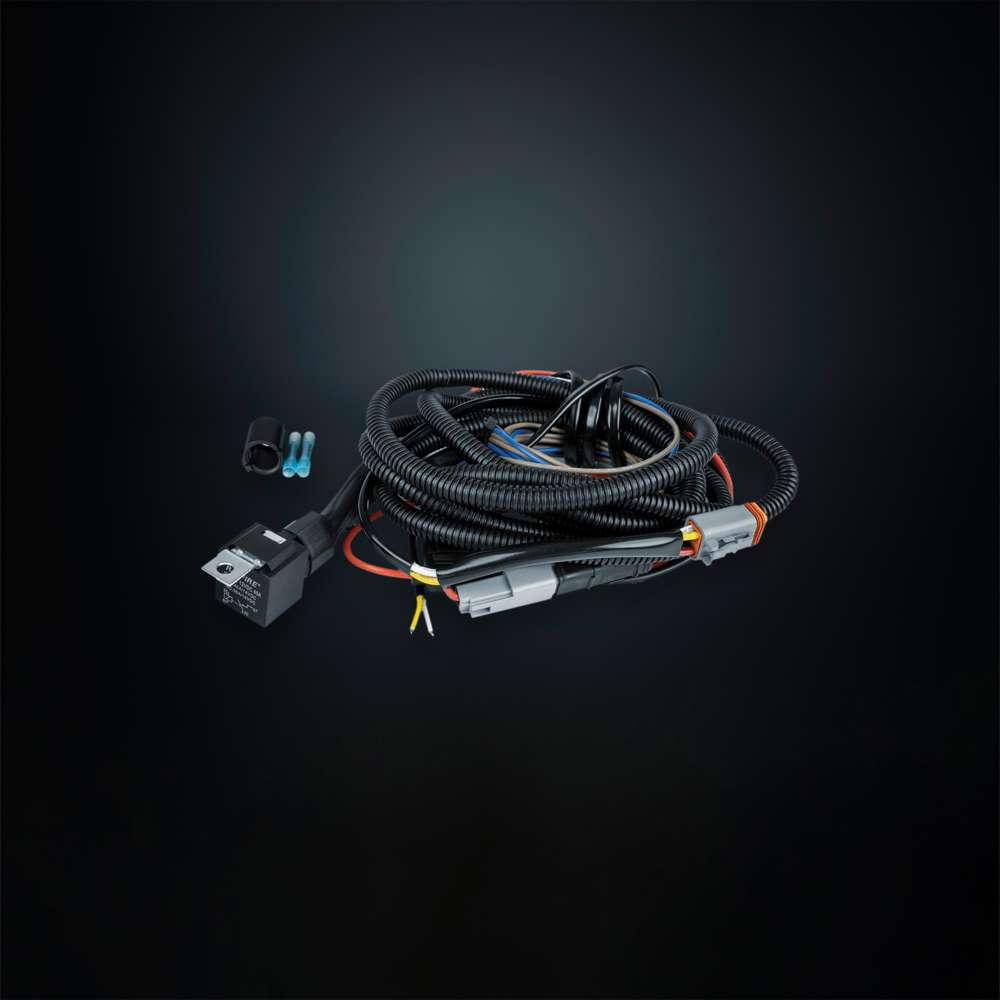

| SIBERIA проводка PROFFS 1X DT | Готовый жгут под одну балку, разъём DT | 9 215 ₽ | Подробнее |
Готовый жгут снимает три вопроса сразу: сечение подобрано, предохранитель на месте, разъём герметичный. На технике, которая ездит в грязи, это окупается первым же сезоном.
Про массу
Половина проблем с «мерцает» и «светит вполнакала» — это плохая масса, а не провод.
Масса — это половина цепи, и её сечение должно быть таким же, как у плюсового провода. Точку крепления зачищайте до чистого металла, после сборки закройте от коррозии. Болт с краской под клеммой даёт сопротивление, которое съедает вольты не хуже тонкого провода.
Частые вопросы
Балка на 184 Вт — не многовато для генератора?
Для легкового автомобиля нет: генератор выдаёт 1–2 кВт. Для квадроцикла — да, там свободный запас часто не превышает 100–150 Вт.
Можно ли взять питание с фары дальнего света?
Управляющий сигнал — да. Силовое питание — нет, штатная цепь не рассчитана на дополнительную нагрузку. На современных автомобилях с CAN-шиной так делать нельзя и с сигналом.
Какой запас брать по сечению?
Один шаг вверх по таблице почти никогда не бывает лишним. Разница в цене копеечная, а падение напряжения меньше.
Плавкая вставка или автомат?
В автомобиле — плавкий предохранитель. Он быстрее и предсказуемее, а автомат чувствителен к вибрации.
Что если провод греется?
Значит он тонкий для этого тока. Не увеличивайте предохранитель — увеличивайте сечение.
